Como fazer uma escada no Sketchup?

1 — Ferramenta retângulo do Sketchup.

Com uma ferramenta RETÂNGULO / R, insira o comprimento x largura do seu degrau.

2 —  Usando a ferramenta Empurrar e puxar do Sketchup

Agora com a ferramenta Empurrar-Puxar/P especifique a altura desejada do degrau.

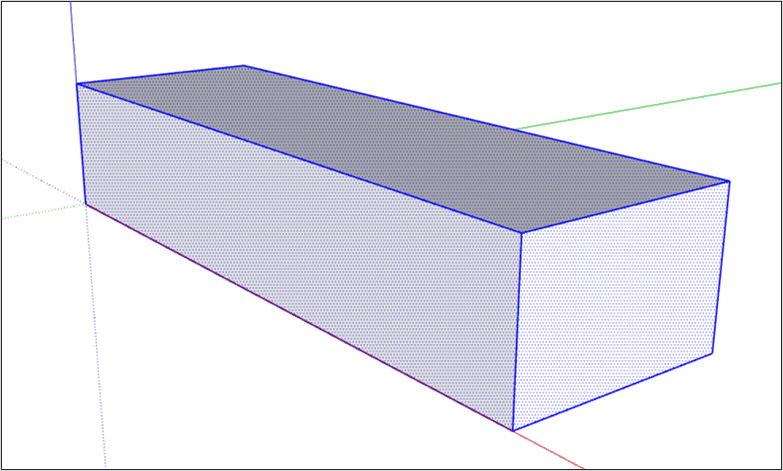

3 —  Usando a ferramenta seleção para modelar a escada no Sketchup

Com a ferramenta Seleção clique 3 vezes no degrau para ele ficar todo selecionado.

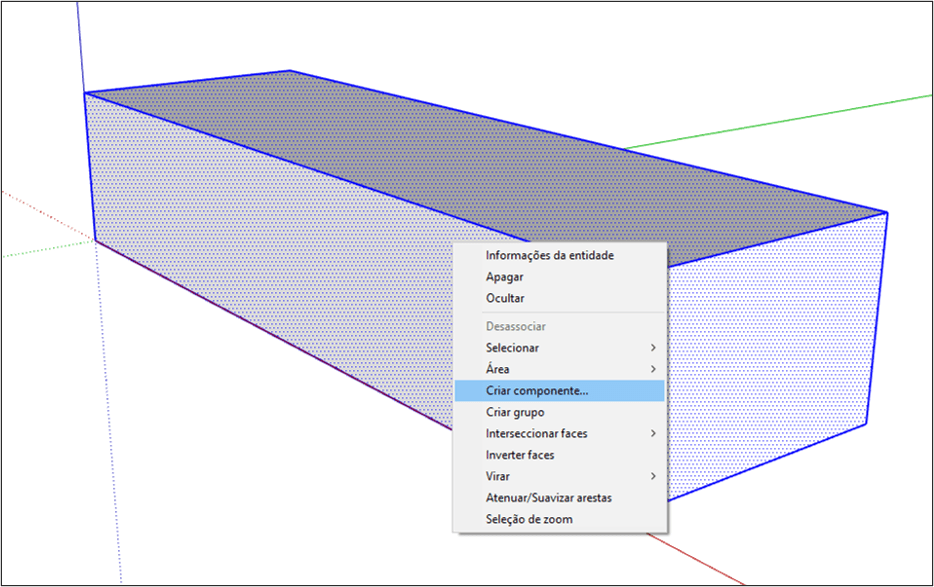

4 — Criando componente.

Com o botão direito clique sobre o degrau selecionado e clique em “Criar Componente”

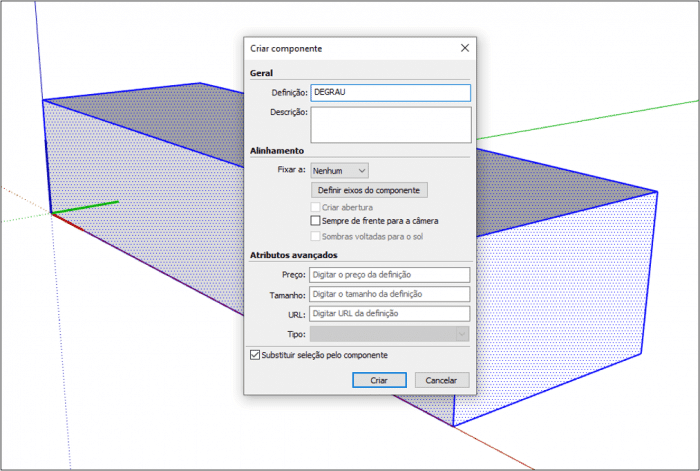

5 — Assim que aparecer a janela de diálogo, você pode nomear este componente novo, podendo dar um nome a ele.

Por exemplo: DEGRAU. Clique em OK para finalizar a operação.

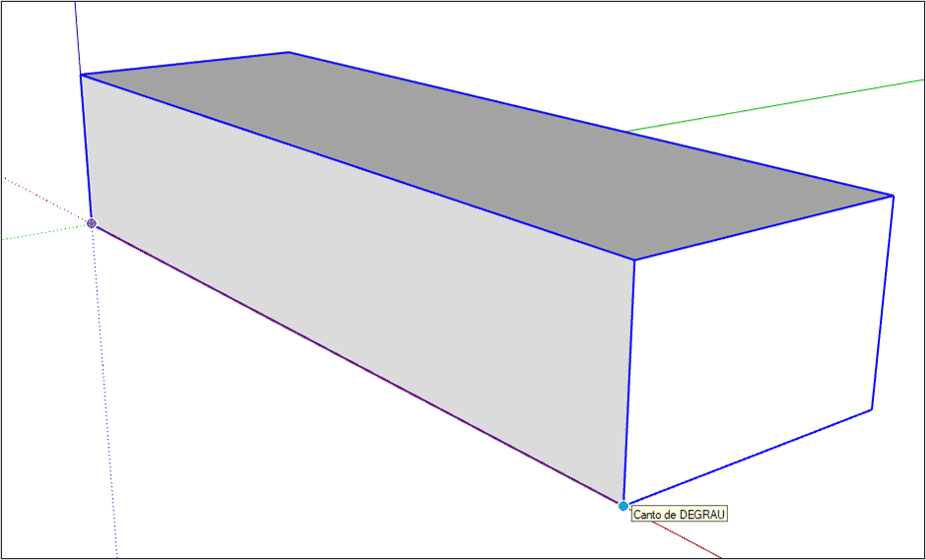

6 — Copiando o degrau.

Em seguida você precisa fazer uma cópia do seu degrau. Para isso, clique com a ferramenta Mover/M na extremidade do seu bloco.

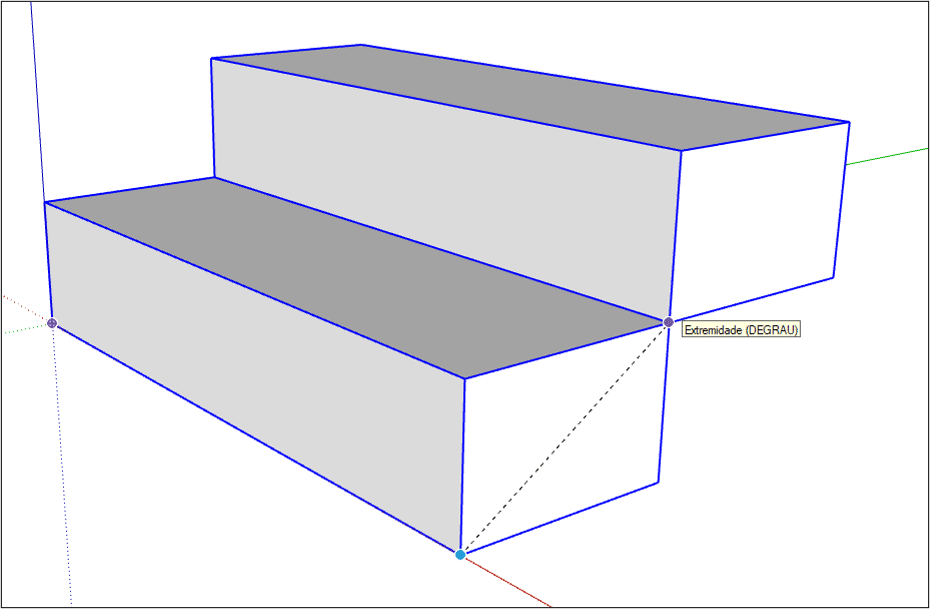

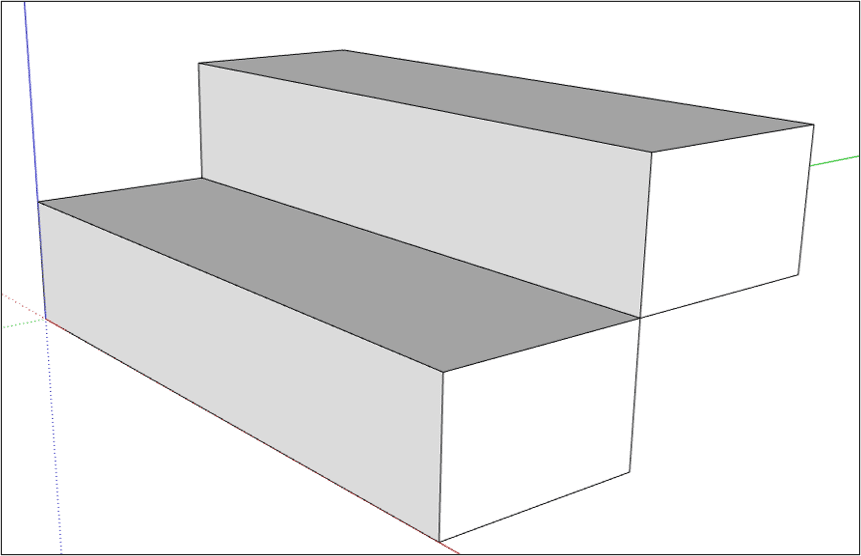

7 — Copiando o degrau da sua escada no Sketchup.

Clique no botão CTRL do seu teclado e movimente o mouse que você perceberá uma cópia do seu degrau.

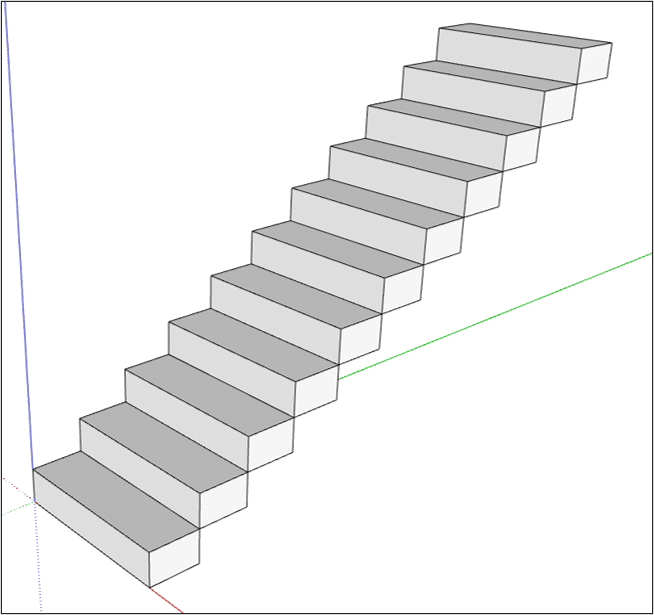

8 — O próximo passo é multiplicar esse degrau.

Então você deve clicar no canto superior do degrau original e após realizar a cópia não clique em mais nada.

O que você deve fazer é: digite o número de cópias sem contar com o degrau original, por exemplo: “x10” e clique em Enter no seu teclado.

Logo você verá seu degrau multiplicado em sua escada no Sketchup.

9 – Quando criamos um componente de algum bloco e o multiplica, qualquer alteração que fizermos em um deles, irá alterar os demais, como se fossem todos o mesmo degrau.

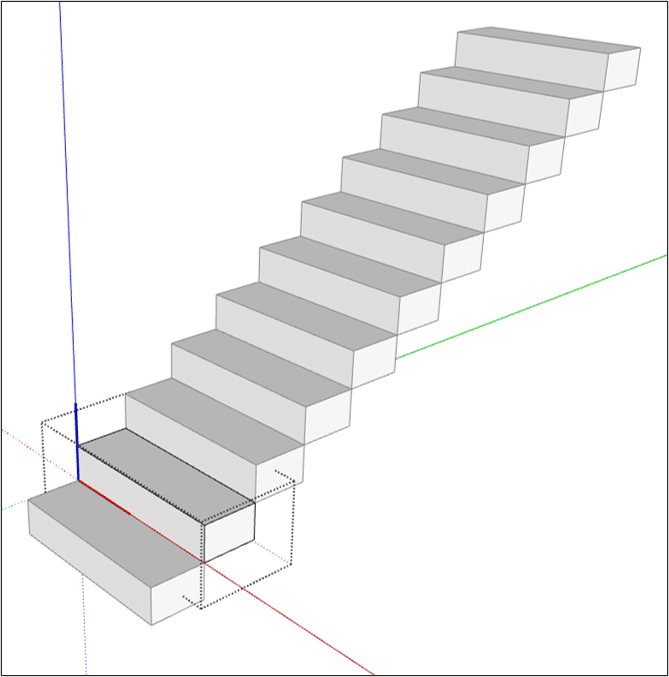

10 – Abra seu componente clicando 2x em cima.

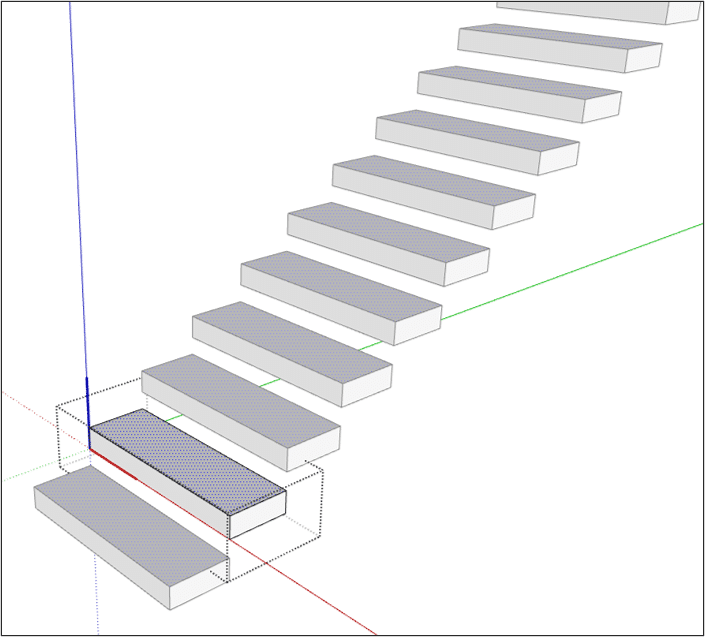

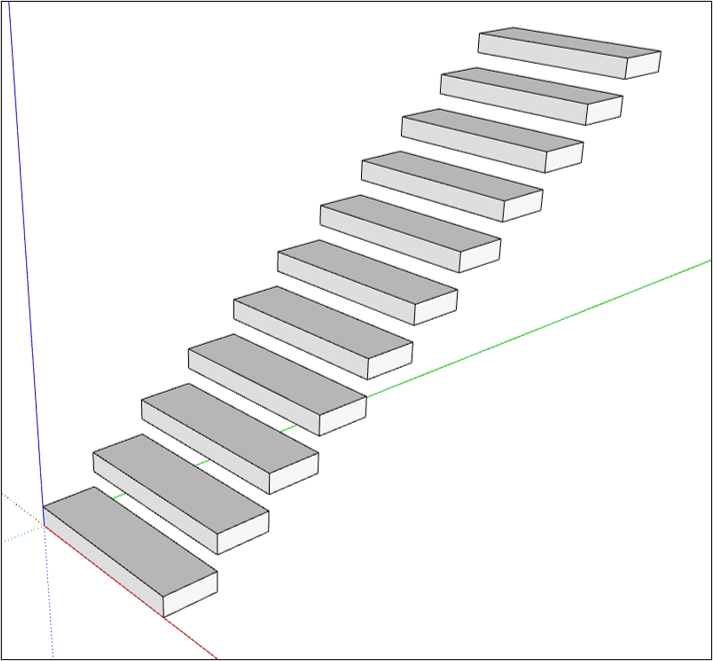

11 –  Ferramenta Empurrar e puxar para a criação da sua escada no Sketchup.

Com a ferramenta Empurrar-Puxar/P diminua a altura do degrau (0,08 m).

Veja que os outros degraus tiveram a mesma alteração do degrau que você modificou.

.

12 — Sua escada no Sketchup está pronta!

Lembre-se de criar um componente sempre para que esta operação de cópias múltiplas funcione corretamente.

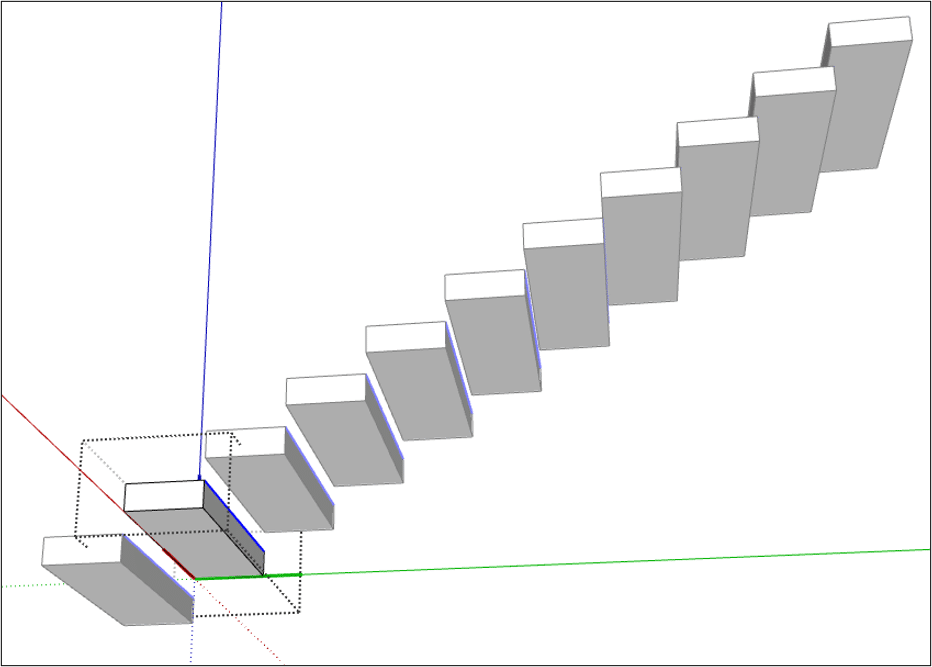

13 – Desenvolvendo uma escada maciça para criar uma escada no Sketchup.

Retorne a um dos componentes clicando 2x sobre ele e retorne o degrau ao seu tamanho original.

Em seguida, utilize a ferramenta puxar/empurrar para esta operação.

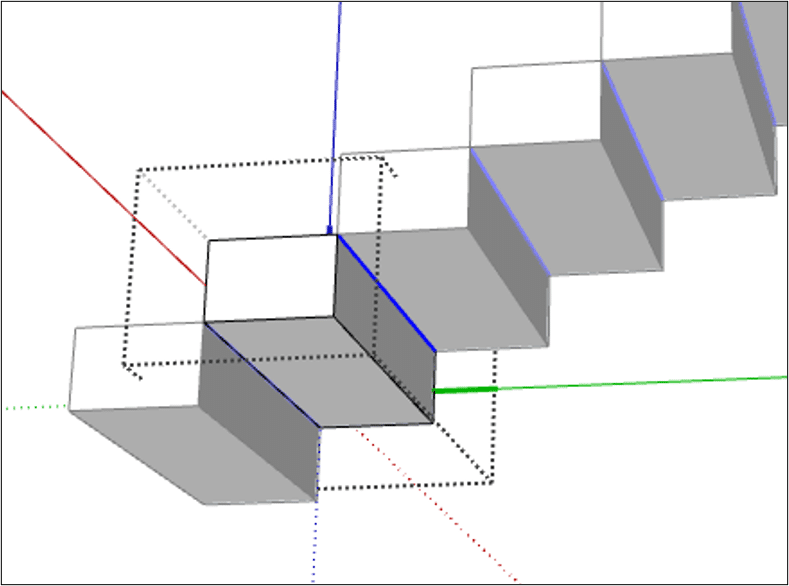

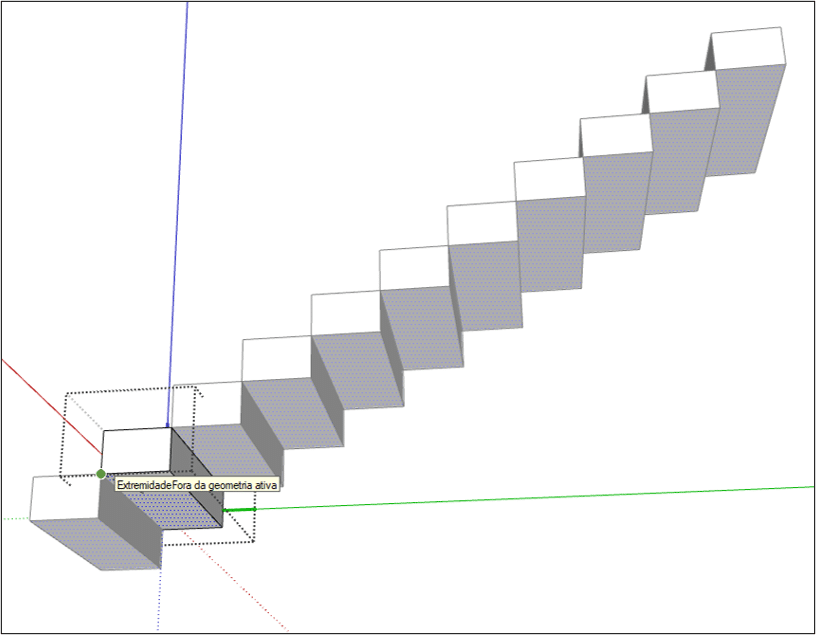

14 – Com a ferramenta Mover/M selecione a aresta que está em azul na imagem abaixo

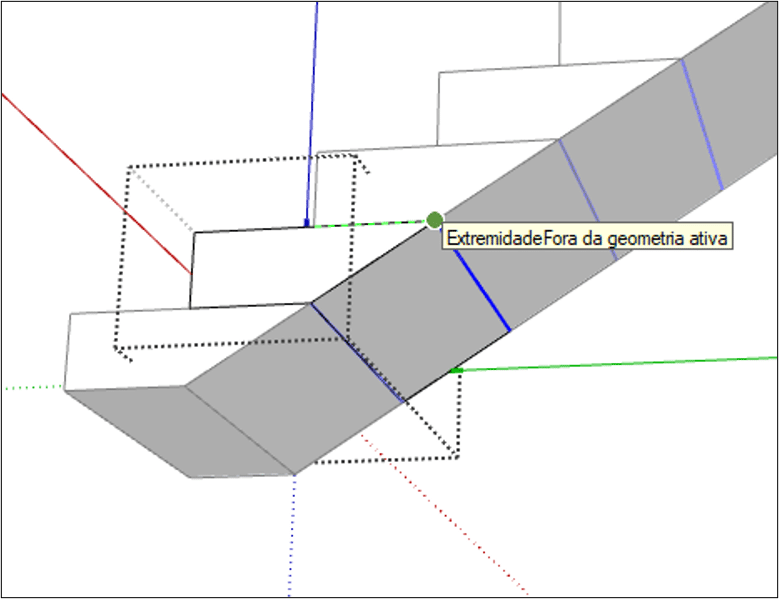

15 – Agora arraste essa aresta até encontrar o final do degrau superior a este selecionado.

16 — Pronto!

Agora é só clicar fora deste componente com a ferramenta seleção que teremos a nossa escada modelada!

Por fim, gostou de aprender a como criar uma escada no Sketchup?
